钻探式35-40米挖沙抽沙船方案
钻探式35-40米抽深抽沙设备方案1 概述

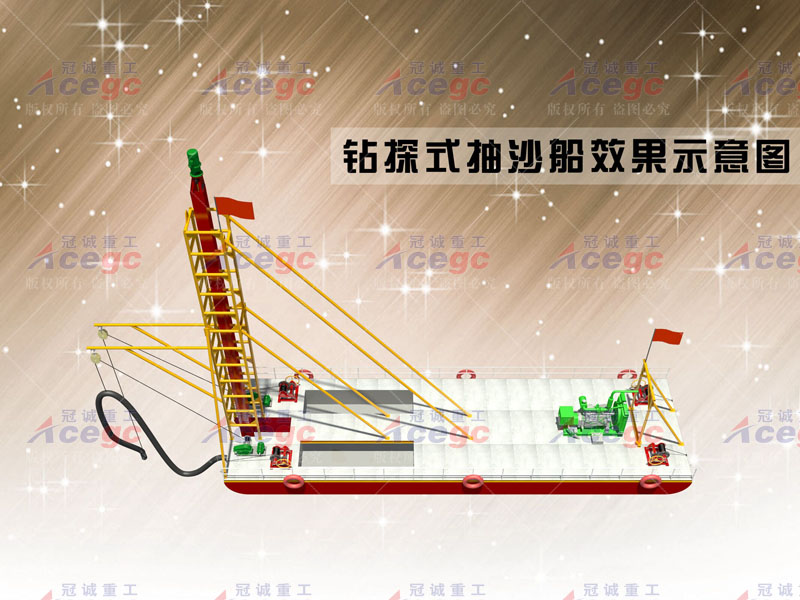

钻探式35-40米挖沙抽沙船为采砂工程用钻杆采砂设备。本设备为非自航工程设备，艏部设抽砂钻杆采砂装置，中部甲板设平板式砂泥分离装置，设备中机舱内设有抽砂泵和高压冲水泵组及其他机械设备。主辅机均燃油轻柴油。
本设备机舱属于有人机舱。
钻探式35-40米挖沙抽沙船电站由一台 200kw 发电机组。
1.1.1 设计满足下列规范、规则：
《钢质内河船舶建造规范》 (2016) 及其修改通报
《内河船舶法定检验技术规则》 (2019)
《材料与焊接规范》2018
所有材料、管系附件、连接板等除特殊说明外，均按 GB 和CB 或生产厂家标准制造。
1.1.2 机舱设计条件
江水温度 32℃
环境温度 45℃
大气压力 0.101MPa(750mmHg)
相对湿度 60%
1.1.3 电站设计条件
钻探式35-40米挖沙抽沙船电站由在机舱布置 1 台 200kw 发电机组。
1.1.4 主辅机起动设计条件
主辅机采用蓄电池起动，蓄电池组不充电的情况下，主机连续起动次数不小于12 次，辅机连续起动次数不小于 10 次。
1.1.5 各类泵的设计条件
齿轮输油泵在输送确定介质时，在泵达到额定排量和排出压力的情况下，原动机不应超负载。
1.2 车间试验
凡《船用产品检验规则》规定的机械设备均应经检验合格。
车间试验的项目和方法事先应经需方认可，其试验数据应作记录，并提供给需方。
钻探式35-40米挖沙抽沙船主机、发电柴油机组在制作厂车间按制造标准及 CB，GB 有关标准进行台架试验，台架试验用仪器、设备、燃油、滑油等由制造厂提供。采砂装置等特殊机械设备的试验项目和方法事先应经需方认可，并由需方参加工厂试验。
1.3 系泊和航行试验
系泊和航行试验由生产厂家按设计公司编写的试验大纲，再编写实效试车大纲，经需方及驻厂检验部门认可后方可进行试验。试航试验应消除系泊试验中的故障、缺陷后征求需方代表同意进行。
2钻探式35-40米抽深抽沙设备浮体说明
长度 32m(17米长三段式螺栓连接）
宽度 9m（5米宽三浮体螺栓连接）
高度 3.0m
设计吃水 2.0m
最大高度 35m
钻探式35-40米挖沙抽沙船浮体为分体式拼装结构，适合平板车运输，方便现场组装、 吊装。
