名称
Name

规格
Specification

数量
Quantity

功率
Power

备注
Remark

浮体

总长度约42.4米，主浮体单宽3米，边浮体单宽1米，高1.26米；面板4mm花纹板，底板、侧板6mm

1套

龙门架

主架200X200X10mm方管
双侧爬梯+护栏

1套

方架&斜架

主架200X200H型钢、20#工字钢，方架高度约5.5米

1套

角轮

水上四角轮
水下五角轮

1套

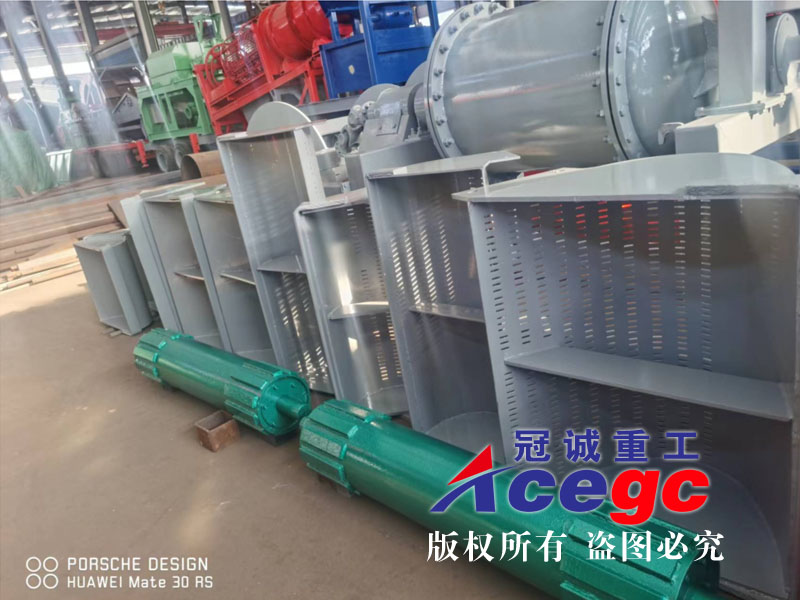

挖斗

边板厚度20mm，挖板12mm，唇板20mm厚耐磨锰钢板
加强筋板20mm

53个

容积：约0.7立方
单重：约545KG

链条

链条厚度70mm，总厚度210mm，高度200mm
中心距1300mm；
材质：铸钢（高锰钢Mn13）

106支

单重：约200KG

链条轴销

Ø90mm圆钢

212支

大臂

水上、水下两节臂

1套

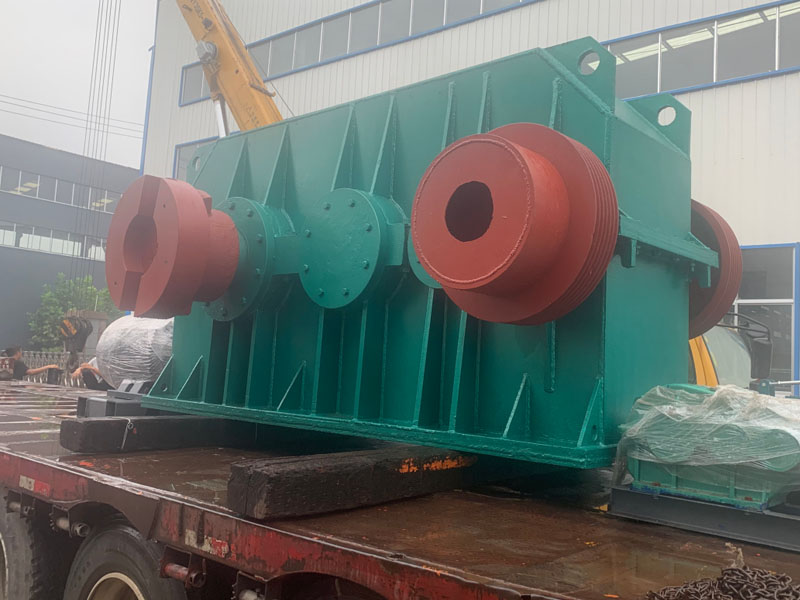

四角轮减速机

1500#减速机（铁壳焊接）

1套

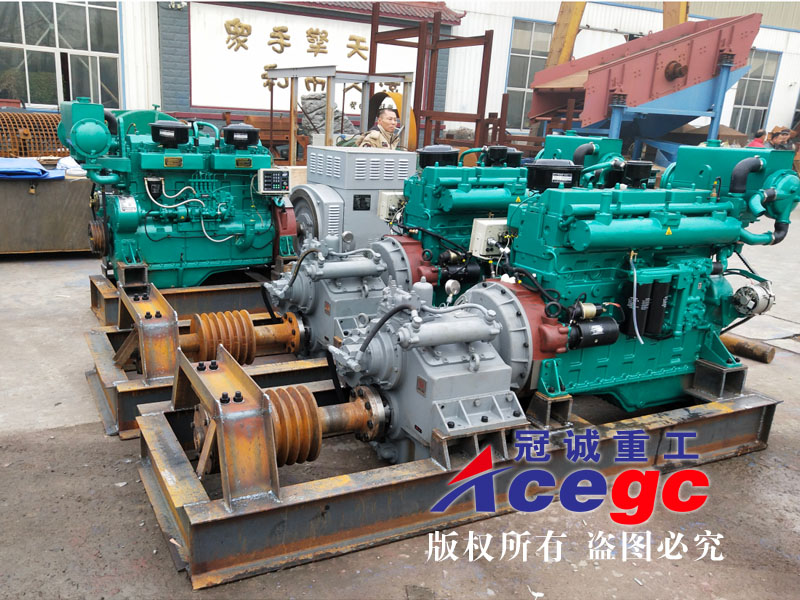

柴油机

玉柴船机YC6MK260L-C20或者
潍柴船机WP10CD200E200

1台

四角轮驱动

船减

300#杭齿

1台

大臂卷扬机

850#减速机+45KW电机

1套

锚绳卷扬机

主锚500#减速机+15KW电机

1套

锚绳卷扬机

副锚 350#减速机+4KW电机

4套

滚筒筛

滚筒筛直径1.8米，净筛网长度3.6米，筛体总长度约7.3米；
绞洗筒：壁厚20mm；
滚筒筛：采用Ø28mm油田耐磨提油杆间隔5CM编网；
筛体内含多条螺旋绞刀从头部覆盖至尾部；
滚筒托轮：Ø670mm实芯耐磨工程轮胎*8条；
动力：11KW摆线针*2台，双传动，四驱；
中央供水系统：鸭嘴式喷水咀，120°交叉扇形喷射；
通廊爬梯护栏两侧各1套

1套

振动溜槽

规格：1500*4500
电机：3KW*1台

1台

废料杆

B1400*19m，双层桁架结构
30KW电动滚筒*1台

1套

离心机

1200#卧式全自动排矿离心机
电机：18.5KW*1台
空压机：3KW*1台
PLC电脑控制柜*1套

4台

离心水泵

15KW，流量150m3/h

2台

沙泵&料箱

6寸沙泵+22KW电机+料箱

2套

离心机供料

控制柜

内部开关品牌：德力西或正泰

1套

发电机组

400KW康明斯或玉柴动力

1台

-

总用电功率

    总装机功率：297KW
正常工作功率：221KW

出厂价格

￥：元（含发电机组，不含税与运费，税率13%）
