挖沙疏浚选矿船

挖沙疏浚选矿船

下挖深度:20米处理量:700-800 m3/h金|银|钨|锡|锆|钯|铅锌|铑|铱|钽铌|等贵金属挖沙疏浚选矿船由青州冠诚重工机械有限公司生产制造。

挖沙疏浚选矿船

挖沙疏浚选矿船

挖沙疏浚选矿船

挖沙疏浚选矿船



Part.3 技术参数&报价清单

名称
Name

规格
Specification

数量
Quantity

功率
Power

备注
Remark

浮体

总长度约42.4米,主浮体单宽3米,边浮体单宽1米,高1.26米;面板4mm花纹板,底板、侧板6mm

1套

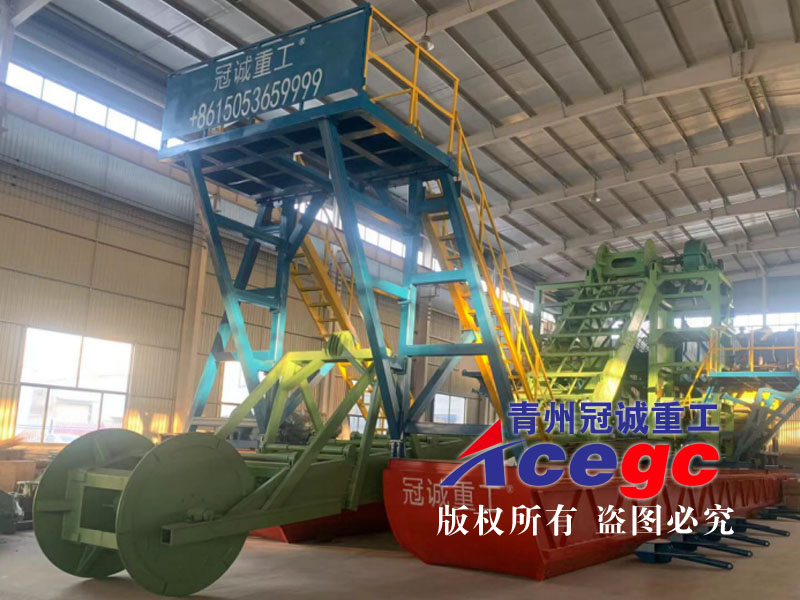

龙门架

主架200X200X10mm方管
双侧爬梯+护栏

1套





方架&斜架

主架200X200H型钢、20#工字钢,方架高度约5.5米

1套





角轮

水上四角轮
水下五角轮

1套

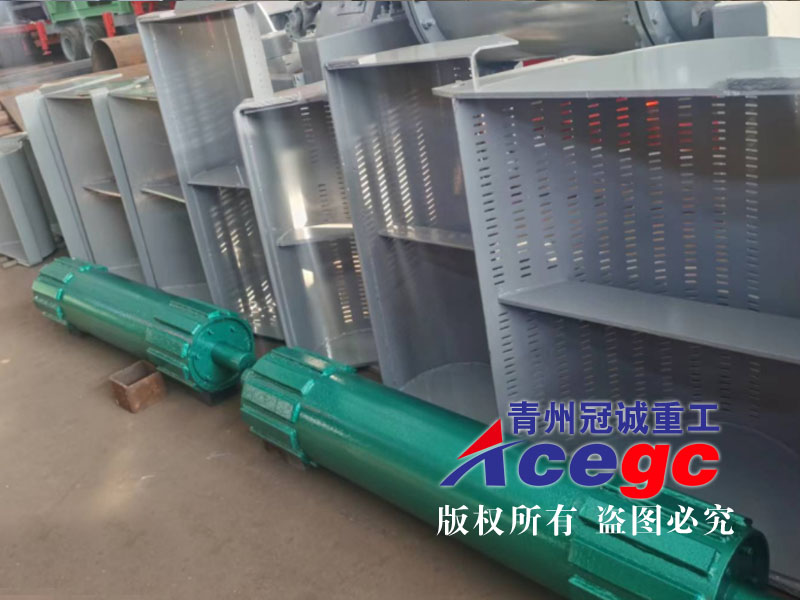

挖斗

1600#
边板厚度20mm,挖板12mm,唇板20mm厚耐磨锰钢板
加强筋板20mm

约53个



容积:约0.85立方
单重:约650KG

链条

链条厚度70mm,总厚度210mm,高度200mm
中心距1500mm;
材质:铸钢(高锰钢Mn13)

106支



单重:约200KG

链条轴销

Ø90mm圆钢

212支

-



大臂

水上、水下两节臂

1套

-

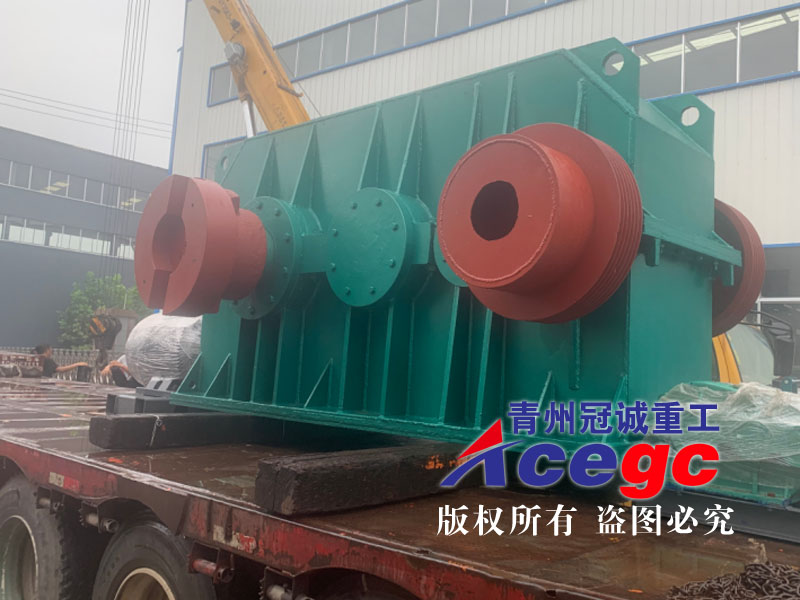

四角轮减速机

1800#减速机(铁壳焊接)+1000#减速机(铁壳焊接)

1套

-



柴油机

玉柴或潍柴200KW

1台

-

四角轮驱动

船减

300#杭齿

1台

-

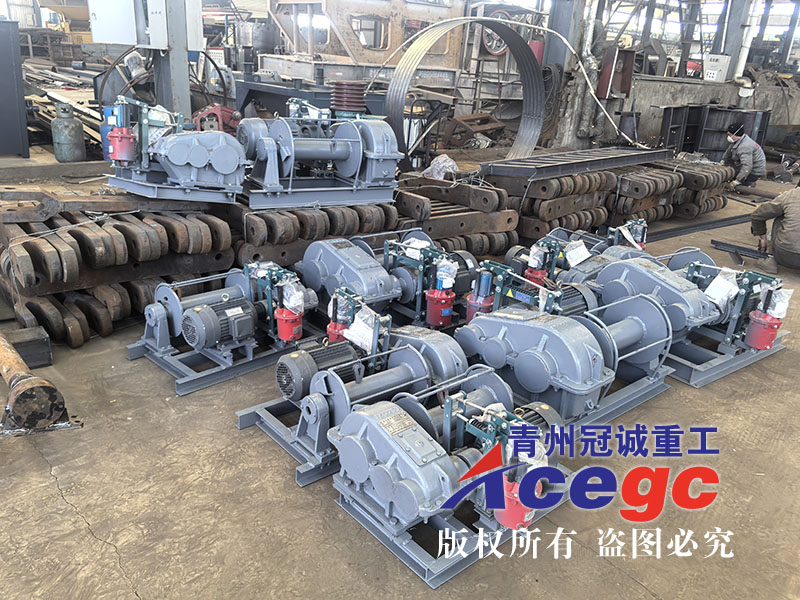

大臂卷扬机

850#减速机+45KW电机

1套

45



锚绳卷扬机

主锚500#减速机+15KW电机

1套

15



锚绳卷扬机

副锚 350#减速机+4KW电机

4套

16



滚筒筛

滚筒筛直径2.2米,净筛网长度4米,筛体总长度约7.8米;
绞洗筒:壁厚20mm;
滚筒筛:采用Ø28mm油田耐磨提油杆间隔5CM编网;
筛体内含多条螺旋绞刀从头部覆盖至尾部;
滚筒托轮:Ø670mm实芯耐磨工程轮胎*8条;
动力:30KW摆线针*2台,双传动,四驱;
中央供水系统:鸭嘴式喷水咀,120°交叉扇形喷射;
通廊爬梯护栏两侧各1套

1套

60

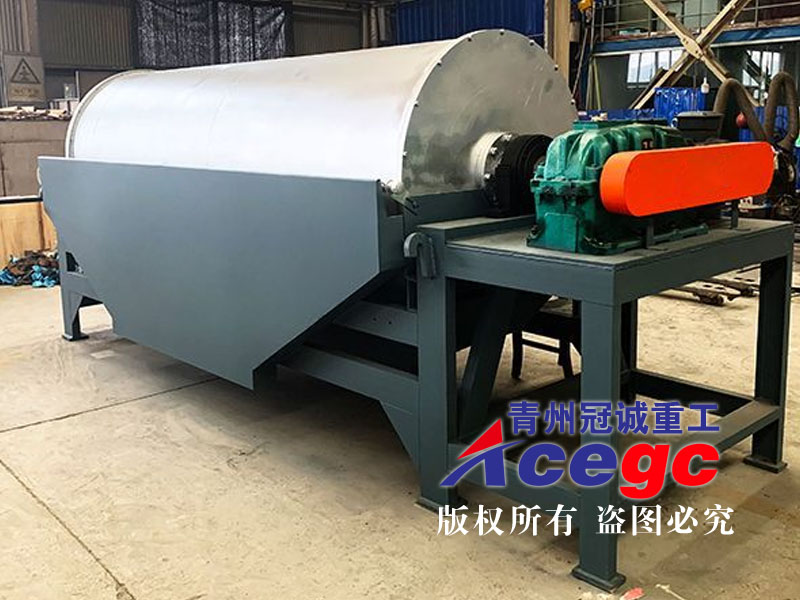

磁选机

磁辊规格:1500*3000mm
电机:11KW

2台

22



废料杆

B1400*19m,双层桁架结构
30KW电动滚筒*1台

1套

30



离心机

1200#卧式全自动排矿离心机
电机:18.5KW*1台
空压机:3KW*1台
PLC电脑控制柜*1套

4台

92



离心水泵

15KW,流量150m3/h

2台

30



沙泵&料箱

6寸沙泵+22KW电机+料箱

2套

44

离心机供料

尾沙输送沙泵

24寸沙泵
动力:玉柴或潍柴柴油机*1台

1台

-



控制柜

内部开关品牌:德力西或正泰

1套

-



发电机组

500KW康明斯或玉柴动力

1台

-



总用电功率

    总装机功率:约KW
正常工作功率:约KW

出厂价格

¥:万元(含发电机组,不含税与运费,税率13%)
